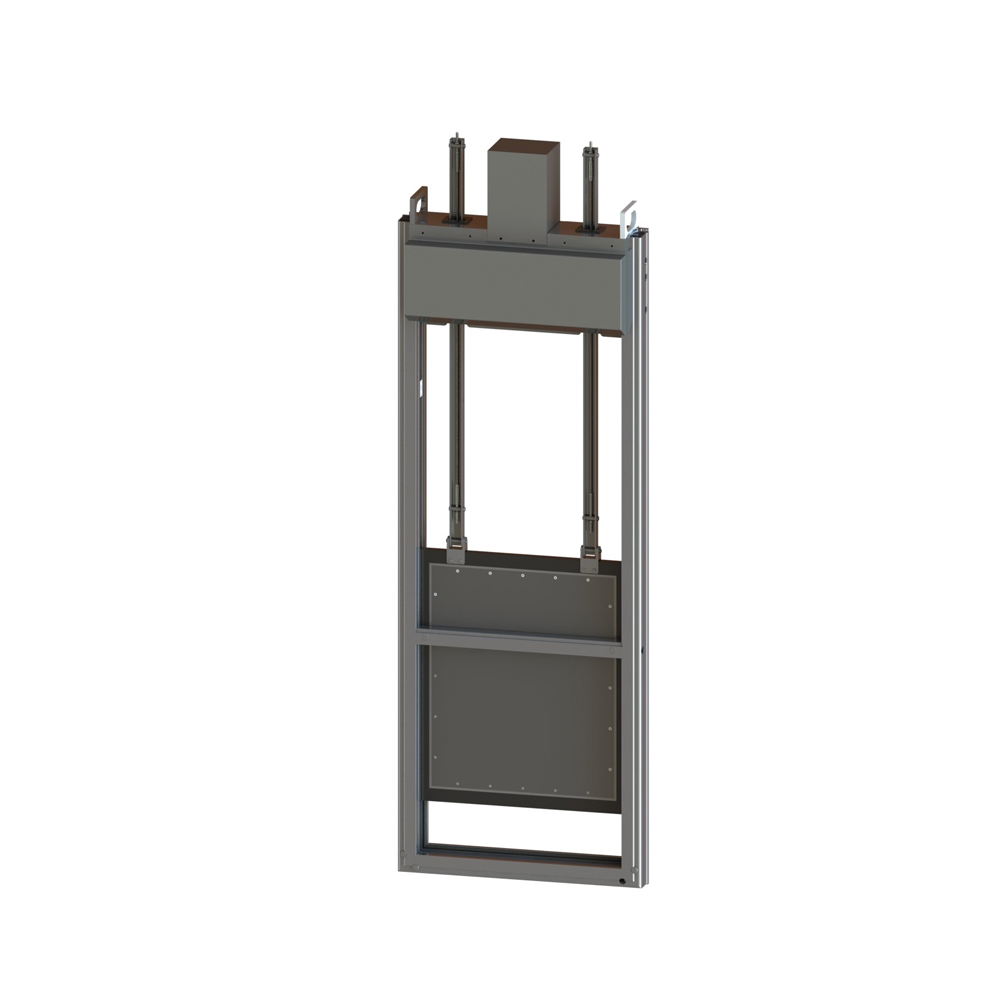

智能测控一体化板闸

智能测控一体化闸门集的流量计量、高精度闸门控制、全太阳能驱动和无线通讯功能于一体。通过对瞬时流量和总流量的记录，提供精准的用水记录。按照所设定的闸位或者流量按灌溉需求，通过改变闸门开度来自动控制流量。水位、流量和闸位等实时信息的采集方式采用固定频次和实时采集的方式，并通过

产品概述：

智能测控一体化闸门

智能测控一体化闸门集的流量计量、高精度闸门控制、全太阳能驱动和无线通讯功能于一体。通过对瞬时流量和总流量的记录，提供精准的用水记录。按照所设定的闸位或者流量按灌溉需求，通过改变闸门开度来自动控制流量。

水位、流量和闸位等实时信息的采集方式采用固定频次和实时采集的方式，并通过数据传输网络将数据传输到数据中心通讯系统将控制中心和用水户连接，控制中心和用水户通过智能软件进行实时动态联系。

智能测控一体化闸门,主要由闸门门框、开度传感器、闸门、驱动装置、控制器、供电系统和内置通讯模块等组成。主要能够实现：采集闸门在线状态、闸门开度、供电系统、通讯系统等状态数据；能够实现闸门的现地/远程控制；实现闸门工作异常状态报警；支持远程通讯功能；支持远程诊断及维护功能。

附件一：

测控一体化板闸参数表

常规
闸门材质	主体采用高强度铝合金，传动部件、紧固件采用304、316不锈钢
闸板宽度	小400mm，大3000mm 可定制
闸板高度	小400mm，大3000mm 可定制
启闭速度	1-1.5mm/s
驱动方式	£ 链式 R 钢丝绳式 £ 螺杆式
驱动马达	DC12V
供电方式	太阳能供电，可备选市电，太阳能供电优先
太阳能板	£ 100瓦多晶板 R 100瓦单晶板
电池	3块12伏/38安时免维护铅酸蓄电池，品牌：松下
数据
数据传输	R4G全网通 £光纤 £无线网桥等
通讯协议	Modbus、 TCP/IP、HTTP、WAP，485/232/4-20毫安模拟量
数据存储	支持本地存储/SCADA服务器存储
水温	1℃至50℃
备注：以上所有需选择的技术参数均以¢为准，技术参数可能有所变更，恕不另行通知。

操作
本地界面	本地触摸式液晶屏 £ 4吋 R 7吋
控制方式	支持本地或者SCADA远程控制
控制模式	支持闸门开度控制、瞬时流量控制、累积流量控制多种控制模式
保护方式	本地配置急停开关，上/下限位保护功能，超载诊断功能
应急操作	控制系统无法工作时，可通过应急手操器跳过系统，直接驱动闸门；无电时可用手动曲柄操作。
闸板开度	100线旋转编码器采集闸门开度信息，精度±0.5mm
密封性	密封件每延米小于0.02升/分钟（高于美国和欧洲的标准（( AWWA )）513和DIN19569渗漏标准19569 )
水位计量
传感器数量	1
精度	3‰
环境
运行温度	-10℃至60℃
运行湿度	0%至100%
