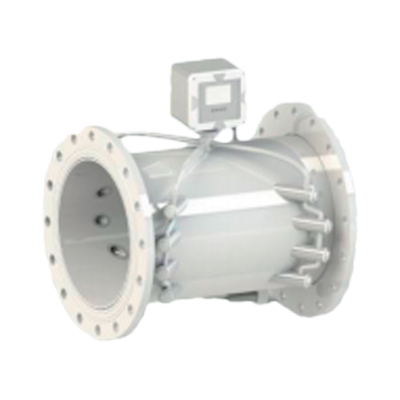

满管/非满管超声波流量计

主要优势超声波管道流量计的测量原理为流速面积法，测量流速的原理为时间传输法（时差法），时差法指通过测量超声波脉冲顺流和逆流时往返于两个换能器之间的时间，来确定管道内流体流速的技术。每个换能器先后作为发射器和接收器在流体充满管道并且静止的条件下，理论上超声脉冲往返于换能器

产品概述：

主要优势

超声波管道流量计的测量原理为流速面积法，测量流速的原理为时间传输法（时差法），时差法指通过测量超声波脉冲顺流和逆流时往返于两个换能器之间的时间，来确定管道内流体流速的技术。

每个换能器先后作为发射器和接收器在流体充满管道并且静止的条件下，理论上超声脉冲往返于换能器的时间是一致的。因为在静止的流体中，向不同方向传播的超声声速是不变的。如果液体流经管道，超声波脉冲顺流传播的速度比逆流传播的速度要快，这两者的时间差与管道内流体的流速成比例。单声道和多声道超声波流量计都可以用来测量流体流速，但多声道超声波流量计测量的更准确，因为它从流体剖面的不同位置获取流速信息，从而更接近实际的流速情况。

产品特点

①. 高精度，可达0.5级；

②. 直管段需求，上下游只需三倍直径的直管段即可测量（1~16声路）；

③. 功能全，具有独特的智能诊断功能及可供选择的多种输出接口；

④. 测量主机采用先进的数字信号处理技术及纠错技术，使仪表在各种复杂的工业环境也能稳定可靠的工作；

⑤. 高性价比，根据用户实际需求，提供多重选择；

⑥. 在管路中，传感器无活动部件，无压力损失，可靠性高。

技术参数

精度	0.5 级
重复性	0.2%
流速范围	0~±12m/s, 正反向测量
测量原理	超声波时差法、流速面积法
管道口径	DN15~DN2000mm
测量周期	50ms
换能器层数	1 层 ~8 层
声道	单声道 ~16 声道

流体温度	-30℃ -160℃
流体种类	水、海水、污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀液体
工作湿度	主机：0~100%、传感器：浸水工作
管段	碳钢、304 不锈钢。法兰标准 GB/T 9119-2000、GB/T81-94
信号输出	4~20mA 模拟量、RS232/485、modbus
通信接口	隔离 RS485 串行接口，支持 MODBUS 协议
数据存储	SD 卡定时存储设定的参数及测量结果（选配）
供电方式	DC3-36V AC220V
