产品概述

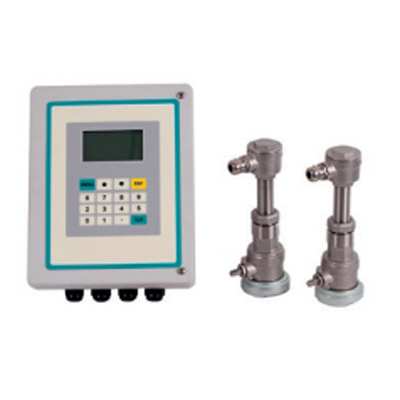

插入式超声波流量计由转换器及一对插入式传感器组成。插入式传感器由定位 底座、球阀、传感器芯组成。原理:超声波穿过液体时,液体对传插时间产生微小影响,其传插时间的变化与液体流速成正比。插入式超声波流量计不受温度、压力、密度、精度和电导率变化的影响。传感器结构简单,不堵塞,可显示瞬时流量、瞬时流速,正、负、净累计量,今日流量、热量等。 记忆功能:可记忆日月年累积量及上、断电时间。可输入两种电路信号(温度、压力、液位均可) 输出方式多种选择:累计脉冲频率,具有网络工作方式及自诊断故障功能。可编程批量(定量)控制器。
产品特点
①. 安装方便,可以在线带压安装,施工时生产管线无需停工,无需断开管道焊接法兰,节约了使用单位时间和开支;
②. 相对外夹式超声波流量计,测量精度高;
③. 产品功耗低,供电电源为3-36VDC,220VAC 供电方式可选,在测量自来水、河水、海水等场合更为;
④. 转换器防护等级IP65,表面无螺丝设计,外形高端大气,按键面板使用寿命大于20万次;
⑤. 传感器防护等级IP68,可以浸泡于水中工作;
⑥. 4~20mA电流输出,RS485通讯,标准MODBUS协议,可以自行组网或者连接GPRS模块实现数据远程传输;
⑦. 独立菜单操作、液晶背光显示,数据读取一目了然;
⑧. 按日、按月、按年流量累计功能;
⑨. 采用时差式原理,准确度高,可达1.0%;
⑩. 核心器件MCU,运放,二三极管等选用全球优质供应商,高性能,功能更强大;
⑪. 主机固定壁挂式安装,可选工程塑料外壳,耐湿防腐性强;
⑫. 故障自诊断功能,断电后设置及数据不会丢失。
适用范围
①. 自来水、河水、海水、冷却水、化工液体、润滑油饮用水、柴油、燃油、化工液体
传感器参数
外夹传感器 |
常温:FS1:10 ~ 100mm FM1:50 ~ 1000mm FL1:300 ~ 8000mm 高温:FS2:10 ~ 100mm FM2:50 ~ 1000mm FL2:300 ~ 8000mm |
插入传感器 |
标准:FC1:80~8000mm 水泥:FC2:80~8000mm |
插入传感器 |
≥ 80mm;铸铁,水泥,玻璃钢等不可焊接管道需定制管箍安装 |
温度范围 |
插入耐温:≤ 160C° |
安装方式 |
插入式:焊接底座碳钢或不锈钢 |
适用区域 |
非防爆区 |
传感器电缆 |
超声波专用屏蔽电缆 |
技术参数
性能 |
参数 |
|||
产品类型 |
超声流量计 |
|||
安装形式 |
插入式 |
|||
测量管道材质 |
钢、铸铁、水泥、PE、PVC 等可承受开孔安装的所有管道 |
|||
管径 |
DN80~DN2000 |
|||
被测介质 |
充满被测管道水、污水及其他均质液体,悬浮含量< 10g |
|||
流速范围 |
0m/s~12m/s(q,=0.3m/s) |
|||
准确度等级 |
0.5 级 /1.0 级 |
|||
环境温度 |
- 10℃ ~ +45℃ ( 超出此范围,订货时提出) |
|||
环境湿度 |
≤ 85%RH( 超出此范围,订货时提出) |
|||
工作电源 |
AC220V±10%,50Hz |
|||
AC110V±10%,60Hz(订货时提出) |
||||
DC12V~DC36V,1A( 订货时提出) |
||||
功耗 |
< 5W |
|||
按键 |
1×3 感应按键 |
|||
显示器 |
240x64 点阵液晶显示器 |
|||
防护等级 |
IP65 |
|||
声路数量 |
双声路 |
显示内容 |
同屏显示 |
累积流量(m³),瞬时流量(m³/h),信号强度指示,工作状态指示,故障显示 |
||
键控显示 |
累积流量(m³),负累积流量(m³) , 瞬时流量(m³/h) , 流速(m/s) ,运行时间(h) 版本号, 日期(年/月/日),时间(时/分/秒) |
|||
显示范围 |
- 99999999. 9m³~+99999999. 9m³ 瞬时流量:- 999999. 99m³/h~+999999. 99m³/h |
|||
测量主机输出 |
数字量 |
RS-485 |
波特率 2400bps、4800bps、9600bps 可选,默认为 4800bps, 传输距离 ≤ 1200m 支持汇中通讯协议和 Modbus RTU 通讯协议 |
|
模拟量 |
光隔离 4~20mA,0~10mA 或 0~20mA 负载能力≤ 600Ω |
|||
累计开关量 |
有源输出 |
输出电压:大值为 DC24V 输出电流:大值为 20mA |
||
无源输出 |
负载电压:大值为 DC30V 负载电流:大值为 20mA |
|||
传输距离 |
≤ 500m |
|||
数据存储 |
可保存累积流量、运行时间及各项设置参数,并且可自动存储前 150 天内的日历史数据和前 60 个月内的月历史数据:掉电后数据可保存 100 年。日历史数据和月历史数据包括:日期, 正累积流量、负累积流量、累积流量代数和对应的运行时间 |
