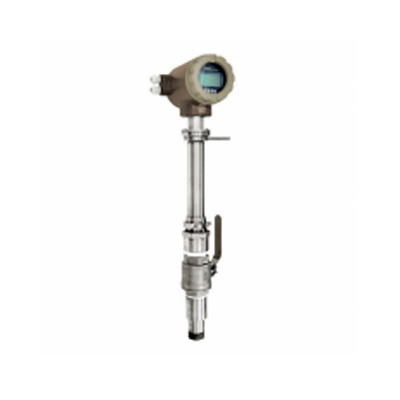

插入式电磁流量计

工作原理根据法拉第电磁感应定律，导电液体在磁场内流动产生感应电动势。流过传感器工作磁场的导电流体，在测量管壁与流动方向和磁场方向相互垂直方向的一对电极间产生与体积流量成比例的电动势，电动势与流体流速成比例关系，转换器通过测量电极之间电势差，测得流体的流

产品概述：

工作原理

根据法拉第电磁感应定律，导电液体在磁场内流动产生感应电动势。流过传感器工作磁场的导电流体，在测量管壁与流动方向和磁场方向相互垂直方向的一对电极间产生与体积流量成比例的电动势，电动势与流体流速成比例关系，转换器通过测量电极之间电势差，测得流体的流速，通过流速面积法，测得过管流量。

产品特点

①. 低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，工作十分稳定可靠；

②. 采用非均匀磁场的新技术及特殊的磁导结构，磁场稳定可，而且大大的缩小了体积，减轻了重量，使流量计具有小型轻量化的特点；

③. 采用专门的电子线路，具有空管自动复零的功能；

④. 在现场可根据用户实际需要在线修改量程；

⑤. 无可动部件，无阻流部件．测量中几乎无附加压力损失；

⑥. 测量结果与流速分布、液体压力、温度、密度、粘度等物理参数无关；

⑦. 使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。

技术参数

转换器部分
外壳材料	铝合金
正常工作温度	- 20℃ ~+60℃
贮运温度	- 20℃ ~+60℃
使用环境湿度	相对湿度 5%~90%
供电电源	110/220VAC （110-240VAC），50Hz/60Hz； 24VDC±10%; 电池供电（3. 6VDC）
功耗	≤ 15VA
负载电阻	（4~20） mA 0~75Ω
测量精度	±1. 5%
测量范围	0~0. 5~10m/s
小可测电导率	理论值≥ 5μs/cm；实际使用≥ 30μs/cm
显示内容	a）瞬时显示为 5 位，小数点可移动 b）累计显示为 9 位，小数点可移动

传感器部分
外壳材料	不锈钢
可测管道口径	1: DN80~DN500 2: DN600~DN1000 3: DN900~DN1400 4: DN1600~DN2000
压力等级	1. 6MPa
防护等级	传感器：IP67，转换器 IP65( 出厂默认）；传感器：IP68（全灌胶），转换器 IP65；传感器：IP68（全灌胶），转换器 IP67（电池供电）
传感器结构材料	不锈钢
电极材料	316L
介质温度	3一体式：－ 20℃ ~+100℃ 分体式：－ 20℃ ~+100℃
贮藏温度	- 20℃ ~55℃
传感器信号灵敏度	在 1 米／秒流速下，传感器输出 100~200μV
